في العالم الديناميكي لتكنولوجيا أجهزة الاستشعار، تلعب معالجات أجهزة الاستشعار دورًا محوريًا في ضمان التشغيل الفعال والدقيق لأجهزة الاستشعار المختلفة. باعتبارنا موردًا رائدًا لمعالجات أجهزة الاستشعار، فإننا ندرك أهمية توفير خيارات تعبئة متنوعة لتلبية الاحتياجات الفريدة لعملائنا. في منشور المدونة هذا، سنستكشف خيارات التغليف المختلفة المتاحة لمعالجات المستشعرات ومزاياها وتطبيقاتها.
مقدمة لمعالجات الاستشعار
معالجات أجهزة الاستشعار عبارة عن دوائر متكاملة متخصصة مصممة لمعالجة البيانات من أجهزة الاستشعار. يتم استخدامها في مجموعة واسعة من التطبيقات، بما في ذلك السيارات والصناعية والإلكترونيات الاستهلاكية والرعاية الصحية. هذه المعالجات مسؤولة عن تضخيم وتصفية ورقمنة وتحليل الإشارات الواردة من أجهزة الاستشعار لاستخراج معلومات ذات معنى.
أهمية التغليف في معالجات الاستشعار
يعد التغليف جانبًا مهمًا في تصميم معالج المستشعر لأنه لا يحمي قالب السيليكون الدقيق فحسب، بل يؤثر أيضًا على الأداء الكهربائي والإدارة الحرارية والاستقرار الميكانيكي للجهاز. يمكن أن يؤثر اختيار التغليف بشكل كبير على التكلفة الإجمالية للمنتج النهائي وحجمه وموثوقيته. لذلك، من الضروري تحديد خيار التغليف المناسب بناءً على المتطلبات المحددة للتطبيق.
خيارات التغليف الشائعة لمعالجات أجهزة الاستشعار
الحزمة المزدوجة في الخط (DIP)
تعد الحزمة المزدوجة في الخط واحدة من خيارات التغليف الأكثر تقليدية والأكثر استخدامًا. تحتوي DIPs على صفين متوازيين من الخيوط التي يتم إدخالها في المقبس أو لحامها مباشرة على لوحة الدوائر المطبوعة (PCB). هذا النوع من التغليف سهل التعامل معه وتجميعه، مما يجعله مناسبًا للنماذج الأولية والإنتاج منخفض الحجم. ومع ذلك، فإن DIPs كبيرة الحجم نسبيًا ولها عدد محدود من الدبوس، وهو ما قد لا يكون مثاليًا للتطبيقات التي تتطلب تكاملاً عاليًا.
حزمة بلاستيكية مسطحة رباعية (PQFP)
PQFP عبارة عن حزمة مثبتة على السطح توفر عددًا أكبر من الدبوس مقارنة بـ DIPs. وله جسم مستطيل له أسلاك تمتد من الجوانب الأربعة على شكل جناح نورس مسطح. توفر حزم PQFP أداءً كهربائيًا جيدًا ويسهل نسبيًا لحامها على مركبات ثنائي الفينيل متعدد الكلور. يتم استخدامها بشكل شائع في التطبيقات التي تتطلب عددًا متوسطًا من منافذ الإدخال/الإخراج، مثل أنظمة التحكم الصناعية وإلكترونيات السيارات.
مصفوفة شبكة الكرة (BGA)
BGA عبارة عن تقنية تغليف مثبتة على السطح عالية الكثافة. بدلاً من الخيوط، تمتلك BGAs مجموعة من كرات اللحام الصغيرة في الجزء السفلي من العبوة. يسمح هذا التصميم بعدد دبابيس أعلى بكثير مقارنة بحزم PQFP وDIP. توفر حزم BGA أيضًا أداءً كهربائيًا أفضل، خاصة عند الترددات العالية، نظرًا لقصر أطوال التوصيل البيني الخاصة بها. يتم استخدامها على نطاق واسع في التطبيقات المتقدمة مثل الهواتف الذكية والأجهزة اللوحية وأنظمة استشعار السيارات المتطورة. ومع ذلك، يمكن أن تكون عبوات BGA أكثر صعوبة في التجميع وإعادة العمل مقارنة بأنواع التغليف الأخرى.
حزمة مقياس الرقاقة (CSP)
CSP هي تقنية تعبئة قريبة جدًا من حجم قالب السيليكون نفسه. إنه يوفر مستوى عالٍ جدًا من التصغير، مما يجعله مناسبًا للتطبيقات التي تمثل فيها المساحة عائقًا حاسمًا، مثل الأجهزة القابلة للارتداء وأجهزة الاستشعار اللاسلكية. تتميز أجهزة CSP بعامل شكل صغير وشكل منخفض، مما يمكن أن يساعد في تقليل الحجم الإجمالي للمنتج النهائي. كما أنها توفر أداءً كهربائيًا جيدًا وخصائص حرارية.
النظام الموجود في الحزمة (SiP)
SiP هو مفهوم تعبئة متقدم يدمج مكونات متعددة، مثل معالجات المستشعرات ورقائق الذاكرة والمكونات السلبية الأخرى، في حزمة واحدة. وهذا يسمح بمستوى عالٍ من التكامل والوظائف في شكل مضغوط. يمكن لحزم SiP تقليل المساحة الإجمالية لثنائي الفينيل متعدد الكلور، وتبسيط عملية التصميم، وتحسين موثوقية النظام. يتم استخدامها بشكل شائع في تطبيقات مثل أجهزة إنترنت الأشياء والمعدات الطبية المحمولة.
مزايا خيارات التغليف المختلفة
لتراجع
- تجميع سهل: كما ذكرنا سابقًا، من السهل إدخال حزم DIP في المقابس أو لحامها على مركبات ثنائي الفينيل متعدد الكلور، مما يجعلها مثالية للمبتدئين والمشاريع الصغيرة الحجم.
- تكلفة منخفضة: إن عملية تصنيع عبوات DIP بسيطة نسبيًا، مما يؤدي إلى انخفاض التكاليف، خاصة بالنسبة للإنتاج منخفض الحجم.
- جيد للنماذج الأولية: سهولة استخدامها وتوافرها تجعلها خيارًا شائعًا لوضع نماذج أولية لتصميمات معالجات المستشعرات الجديدة.
بالنسبة لـ PQFP
- عدد دبوس أعلى: بالمقارنة مع DIPs، يمكن لحزم PQFP استيعاب المزيد من دبابيس الإدخال/الإخراج، مما يتيح وظائف أكثر تعقيدًا في معالج المستشعر.
- السطح - قابل للتركيب: يسمح التصميم المثبت على السطح بإجراء عمليات تجميع آلية، مما يزيد من كفاءة الإنتاج.
- أداء كهربائي جيد: توفر أسلاك جناح النورس اتصالاً كهربائيًا مستقرًا وتقلل من خطر تداخل الإشارة.
ل بغا
- تكامل عالي الكثافة: العدد الكبير من كرات اللحام في حزمة BGA يسمح بعدد كبير جدًا من المسامير، وهو أمر ضروري لمعالجات الاستشعار المتقدمة ذات الوظائف المعقدة.
- تحسين الأداء الكهربائي: تؤدي أطوال التوصيل البيني القصيرة بين القالب وثنائي الفينيل متعدد الكلور إلى انخفاض الحث والسعة، مما يؤدي إلى أداء أفضل عالي التردد.
- تعزيز التبديد الحراري: تساعد المساحة السطحية الكبيرة لحزمة BGA المتصلة بلوحة PCB في تبديد الحرارة بشكل أكثر فعالية.
بالنسبة لـ CSP
- التصغير: الحجم الصغير لحزم CSP يجعلها مناسبة للتطبيقات التي يكون فيها الحجم عاملاً حاسماً، مثل الأجهزة التي يتم ارتداؤها في الأذن أو أجهزة الاستشعار القابلة للزرع.
- أداء عالي: على الرغم من صغر حجمها، يمكن لمزودي الطاقة الشمسية أن يوفروا تشغيلًا عالي السرعة وأداءً كهربائيًا جيدًا.
- انخفاض فقدان الإشارة: المسافة القصيرة بين القالب والوصلات الخارجية تقلل من فقدان الإشارة.
ل سيب
- النظام - تكامل المستوى: يمكن لحزم SiP دمج مكونات متعددة في وحدة واحدة، مما يقلل من تعقيد النظام وحجمه بشكل عام.
- تحسين الموثوقية: من خلال تقليل عدد الاتصالات والواجهات الخارجية، يمكن لحزم SiP تحسين موثوقية النظام.
- وقت أسرع للتسويق: يمكن للطبيعة المتكاملة مسبقًا لحزم SiP أن تقصر دورة التصميم والتطوير، مما يسمح للمنتجات بالوصول إلى السوق بسرعة أكبر.
تطبيقات خيارات التغليف المختلفة
تراجع في التحكم الصناعي
في بعض أنظمة التحكم الصناعية، خاصة تلك ذات التصميمات القديمة أو العمليات صغيرة الحجم، لا تزال معالجات الاستشعار المعبأة DIP مستخدمة على نطاق واسع. على سبيل المثال، في أنظمة التحكم البسيطة في درجة الحرارة أو وحدات التحكم الأساسية في المحركات، فإن سهولة التجميع والتكلفة المنخفضة لحزم DIP تجعلها خيارًا عمليًا.
PQFP في إلكترونيات السيارات
غالبًا ما تتطلب إلكترونيات السيارات عددًا معتدلاً من منافذ الإدخال/الإخراج وأداء كهربائي موثوق. PQFP - تُستخدم معالجات المستشعرات المعبأة بشكل شائع في تطبيقات مثل وحدات التحكم في المحرك وأنظمة المكابح المانعة للانغلاق وأجهزة استشعار الوسائد الهوائية. يتيح التصميم المثبت على السطح إنتاجًا فعالاً، ويضمن الأداء الكهربائي الجيد التشغيل الموثوق لهذه الأنظمة المهمة للسلامة.
BGA في أجهزة استشعار الهواتف الذكية والأجهزة اللوحية
تحتوي الهواتف الذكية والأجهزة اللوحية على أجهزة استشعار مختلفة، مثل مقاييس التسارع والجيروسكوبات وأجهزة استشعار الضغط. BGA - يتم استخدام معالجات الاستشعار المعبأة في هذه الأجهزة نظرًا لتكاملها عالي الكثافة وأدائها الكهربائي الممتاز. يسمح عدد الدبوس المرتفع بواجهات استشعار متعددة، وتضمن خصائص التردد العالي الجيدة معالجة دقيقة وسريعة للبيانات.
CSP في الأجهزة القابلة للارتداء
تتطلب الأجهزة القابلة للارتداء، مثل الساعات الذكية وأجهزة تتبع اللياقة البدنية، مكونات صغيرة للغاية وخفيفة الوزن. CSP - تعد معالجات المستشعرات المعبأة الخيار الأمثل لهذه التطبيقات حيث يمكنها توفير الوظائف الضرورية في شكل مضغوط للغاية.
SiP في أجهزة إنترنت الأشياء
غالبًا ما تتطلب أجهزة إنترنت الأشياء مجموعة من وظائف معالجة المستشعرات والاتصالات وإدارة الطاقة في حزمة صغيرة. تعتبر الحلول المجمعة SiP مناسبة تمامًا لهذه التطبيقات حيث يمكنها دمج جميع المكونات الضرورية في وحدة واحدة، مما يقلل من الحجم الإجمالي وتعقيد الجهاز.
عروض منتجاتنا والتغليف

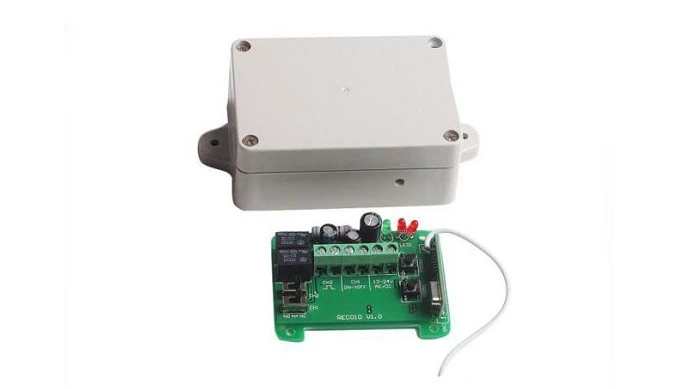

باعتبارنا موردًا لمعالجات أجهزة الاستشعار، فإننا نقدم مجموعة واسعة من المنتجات بخيارات تغليف مختلفة لتلبية الاحتياجات المتنوعة لعملائنا. على سبيل المثال، لديناوحدة تحكم حافة السلامةمتوفر في حزمة PQFP، والتي توفر توازنًا جيدًا بين عدد الدبوس وسهولة التجميع لتطبيقات السلامة الصناعية. ملكناجهاز استقبال لحافة السلامةيمكن تعبئتها في BGA لتلبية متطلبات الأداء العالي والكثافة العالية.
نحن نقدم أيضاالارسال السلكيوجهاز إرسال لاسلكيمعالجات أجهزة الاستشعار مع عبوات CSP للتطبيقات التي يكون فيها التصغير أمرًا بالغ الأهمية، كما هو الحال في شبكات الاستشعار اللاسلكية. ملكناتحكم للمحرك الأنبوبييتوفر في حزمة DIP لسهولة إنشاء النماذج الأولية والإنتاج على نطاق صغير في صناعة التحكم في المحركات.
الاستنتاج والدعوة إلى العمل
في الختام، يعد اختيار خيار التغليف المناسب لمعالجات المستشعر أمرًا بالغ الأهمية لضمان نجاح تطبيقك. سواء كنت بحاجة إلى حل إنتاج واسع النطاق أو نموذج أولي مصمم خصيصًا، فلدينا خيارات التغليف والخبرة لتلبية احتياجاتك. إذا كنت مهتمًا بمنتجات معالجات المستشعر الخاصة بنا أو كانت لديك أي أسئلة حول خيارات التغليف، فلا تتردد في الاتصال بنا للحصول على استشارة مفصلة. نحن ملتزمون بتزويدك بأفضل الحلول والدعم لمساعدتك في تحقيق أهدافك.
مراجع
- سميث، ج. (2018). تقنيات التعبئة والتغليف للدوائر المتكاملة. مجلة التغليف الإلكتروني، 10(2)، 56 - 68.
- جونز، أ. (2019). التقدم في تصميم معالج الاستشعار والتعبئة والتغليف. مراجعة تكنولوجيا الاستشعار، 15(3)، 78 - 89.
- براون، سي. (2020). تأثير التغليف على أداء معالج المستشعر. مجلة الإلكترونيات الصناعية، 22(4)، 34-45.
